MSO5034B DPO5034B | MSO5054B DPO5054B | MSO5104B DPO5104B | MSO5204B DPO5204B | ||||||
|---|---|---|---|---|---|---|---|---|---|
| Input Channels | 4 | ||||||||
| Bandwidth | 350 MHz | 500 MHz | 1 GHz | 2 GHz | |||||
| Rise Time (Calculated) | 1 ns | 700 ps | 350 ps | 175 ps | |||||
| DC Gain Accuracy | ±1.5%, derated at 0.10%/°C above 30 °C | ||||||||
| <td class="cellrowb | |||||||||
| Effective Number of Bits (Typical) | 6 bits (10 divisionp-p sine wave input at instrument bandwidth, 100 mV/div, 50 Ω Input Impedance, maximum sample rate, 1 k point record length) | ||||||||
| Random Noise (RMS, typical, sample mode, full BW, 50 Ω) | |||||||||
| 1 mV/div | 173 μV | 178 μV | 68 μV | 70 μV | |||||
| 2 mV/div | 216 μV | 236 μV | 128 μV | 158 μV | |||||
| 5 mV/div | 231 μV | 281 μV | 214 μV | 307 μV | |||||
| 10 mV/div | 305 μV | 340 μV | 315 μV | 485 μV | |||||
| 20 mV/div | 504 μV | 523 μV | 547 μV | 791 μV | |||||
| 50 mV/div | 1.15 mV | 1.17 mV | 1.29 mV | 1.82 mV | |||||
| 100 mV/div | 2.40 mV | 2.46 mV | 3.08 mV | 4.75 mV | |||||
| 1 V/div | 22.96 mV | 22.98 mV | 23.15 mV | 29.58 mV | |||||
| Maximum Sample Rate (All channels) | 5 GS/s | 5 GS/s | 5 GS/s | 5 GS/s | |||||
| Maximum Sample Rate (1 or 2 channels) | 5 GS/s | 5 GS/s | 10 GS/s | 10 GS/s | |||||
| Maximum Equivalent Time Sampling Rate | 400 GS/s | ||||||||
| Maximum Record Length with Standard Configuration | 25 M | 25 M (4 ch) 50 M (1 or 2 ch) | |||||||
| Maximum Record Length with Option 5RL | 50 M | 50 M (4 ch) 125 M (1 or 2 ch) | |||||||
| Maximum Record Length with Option 10RL | 125 M | 125 M (4 ch) 250 M (1 or 2 ch) | |||||||

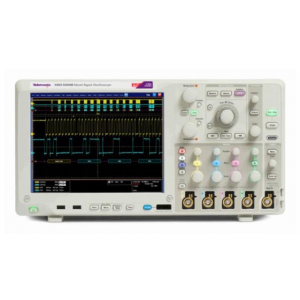

오늘날의 빠른 데이터 속도와 더 빠른 타이밍 마진으로 설계하려면 뛰어난 신호 획득 성능 및 분석 기능을 갖춘 오실로스코프가 필요합니다. Tektronix MSO / DPO5000B 시리즈 오실로스코프는 벤치 및 실험실에서 고급 분석 및 수학 기능과 함께 2GHz 대역폭 및 10GS / s 샘플 속도로 탁월한 신호 충실도를 제공합니다. 오실로스코프에서 바로 Windows® 기반 분석 소프트웨어를 실행하십시오. 포인트 앤 클릭 비주얼 트리거를 사용하면 복잡한 신호를 쉽게 캡처 할 수 있습니다. MSO 모델에는 16 개의 디지털 타이밍 채널이 포함되어 있으며 모든 모델에 공통 직렬 프로토콜을 디코딩하여 시스템을 포괄적으로 볼 수 있습니다.
핵심 성능 사양
- 2GHz, 1GHz, 500MHz 및 350MHz 대역폭 모델
- 1 개 또는 2 개의 채널에서 최대 10GS / s 실시간 샘플링 속도 및 4 개 채널 모두에서 최대 5GS / s
- MultiView zoom ™을 사용하여 최대 250 메가 포인트 레코드 길이
- FastAcq® 획득으로 최대 250,000wfms / s의 최대 파형 캡처 속도
- 최대 290,000 개의 세그먼트와 초당 310,000 개 이상의 캡처 속도를 제공하는 FastFrame ™ 세그먼트 메모리 수집 모드
- 4pF 미만의 용량 성 부하 및 500MHz 또는 1GHz 아날로그 대역폭을 갖춘 표준 10MΩ 수동 전압 프로브
- HiRes 샘플링을 사용한> 11 비트 수직 해상도
- 노이즈를 줄이고 측정 정확도를 높이기 위해 사용자가 선택할 수있는 대역폭 제한 및 DSP 필터
주요 분석 기능
- Wave inspector® 컨트롤은 손쉬운 탐색 및 파형 데이터 자동 검색 기능을 제공합니다
- 표준 비주얼 트리거 및 검색 기능을 갖춘 고급 트리거 제품군
- 53 개의 자동 측정, 선택 가능한 필터링, 파형 연산 및 FFT 분석
- 파형 히스토그램, 아이 다이어그램, TIE (지터 / 타이밍) 측정 및 분석
- MATLAB, Visual Studio 및 Excel을 사용한 사용자 정의 수학
- 메모리, 고급 지터, 직렬 데이터, 전력 및 광대역 RF에 대한 선택적 분석
주요 프로토콜 기능
- 중간 속도 (100Mb / s ~ 1Gb / s) 버스에 대한 트리거 및 디코딩 옵션
- 저속 (<10 Mb / s) 버스를위한 트리거 및 디코딩 옵션
- USB2.0, 이더넷, USB 전원, MOST 및 자동차 이더넷에 대한 적합성 테스트 옵션
- 통신, 컴퓨팅 및 비디오 표준에 대한 마스크 테스트
- 혼합 신호 설계 및 분석 (MSO 시리즈)
- 16 개의 디지털 채널 (사용자 업그레이드 가능)
- MagniVu ™ 고속 수집 기능으로 모든 디지털 채널에서 60.6ps의 타이밍 해상도 제공
- 병렬 버스에서 자동화 된 트리거링, 디코딩 및 검색
- 채널 별 임계 값 설정
- 성능 차이 확인
최대 2GHz 아날로그 대역폭과 최대 10GS / s의 샘플링 속도를 제공하는 MSO / DPO5000B 시리즈는 작은 파형 세부 사항을보기 위해 최상의 신호 충실도와 해상도로 파형을 캡처하는 데 필요한 성능을 보장합니다.
성능-최대 2GHz 대역폭 및 10GS / s 샘플링 속도로 진정한 충실도와 100ps 해상도의 USB2.0 480Mb / s 차동 신호를 캡처합니다.
정확한 고속 프로빙
모든 MSO / DPO5000B 시리즈 오실로스코프에 표준으로 포함 된 TPP 시리즈 프로브는 최대 1GHz의 아날로그 대역폭과 4pF 미만의 용량 성 부하를 제공합니다. 매우 낮은 용량 성 부하는 회로에 대한 악영향을 최소화하고 더 긴 접지 리드를보다 용서합니다. 또한 프로브의 넓은 대역폭을 통해 신호에서 고주파수 성분을 볼 수 있으며 이는 고속 애플리케이션에 중요합니다. TPP 시리즈 패시브 전압 프로브는 능동 프로브의 성능을 제공하면서 높은 동적 범위, 유연한 연결 옵션 및 강력한 기계 설계와 같은 범용 프로브의 모든 이점을 제공합니다.
