모델 개요

1대역폭은 모든 모델에서 공통적으로 2mV/div에 20MHz입니다.

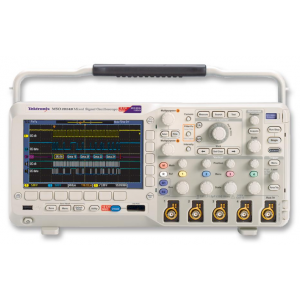

MSO/DPO2000B 혼합 신호 오실로스코프 시리즈는 최대 200MHz의 대역폭과 최대 1GS/s의 샘플링 속도를 통해 합리적인 가격으로 고급 디버그 기능을 제공합니다. 최대 20개의 채널로 아날로그 및 디지털 신호를 분석하므로 복잡한 설계에서 빠르게 문제를 찾고 진단할 수 있습니다. MSO/DPO2000B는 모든 채널에서 1메가포인트의 깊은 레코드 길이를 제공하여 정밀한 타이밍 해상도를 유지하면서 신호 활동의 긴 창을 캡처할 수 있습니다.

주요 성능 사양

• 200, 100, 70MHz 대역폭 모델
• 2 및 4 아날로그 채널 모델
• 16개의 디지털 채널(MSO 시리즈)
• 모든 채널에서1GS/s의 샘플링 속도
• 모든 채널에서 1메가포인트의 레코드 길이
• 5,000wfm/s의 최대 파형 캡처 속도
• 고급 트리거 제품군

주요 특징

• Wave Inspector® 컨트롤을 사용하면 파형 데이터를 간편하게 탐색하고 검색을 자동화할 수 있음
• FilterVu™ 가변 로우 패스 필터(low-pass filter)로 원하지 않는 신호 노이즈를 제거하면서 고주파수 이벤트를 캡처할 수 있음
• 간단한 파형 분석을 위한 29개의 자동 측정 및 FFT 분석
• 자동 스케일 및 단위를 위한 활성, 디퍼런셜 및 전류 프로브를 지원하는 TekVPI® 프로브 인터페이스
• 7인치(180mm) 와이드스크린 TFT-LCD 컬러 디스플레이
• 높이 134mm(5.3인치) 및 무게 3.6kg(7파운드 14온스)으로 점유 면적이 작고 가벼움
• 5년 보증

연결성

• 쉽고 빠르게 데이터를 저장할 수 있는 전면 패널의 USB 2.0 호스트 포트
• 후면 패널에 USB 2.0 장치 포트가 있어서 PC 연결이 더욱 쉽고, PictBridge® 호환 프린터로 바로 인쇄할 수 있음
• 네트워크 연결용 10/100 이더넷 포트(옵션)와 비디오 출력 포트가 있어서 오실로스코프의 표시 내용을 모니터나 프로젝터로 내보낼 수 있음

시리얼 트리거링 및 분석(옵션)

• I2C, SPI, CAN, LIN 및 RS-232/422/485/UART에 대한 자동화된 시리얼 트리거링, 디코드 및 검색 옵션

혼합 신호 설계를 디버깅할 수 있는 풍부한 기능의 도구

신속한 파형 탐색, 시리얼 및 병렬 버스 분석 자동화를 위한 Wave Inspector®컨트롤 등 기능이 풍부한 도구로 복잡한 설계를 빠르고 간단하게 디버깅할 수 있습니다.

포괄적인 기능으로 모든 디버깅 단계의 속도 상승

MSO/DPO2000B 시리즈가 제공하는 견고한 기능 세트를 사용하면 이상을 빠르게 발견하고 캡처하는 것에서 해당 이벤트에 대한 파형 레코드를 찾고 특성과 장치의 동작을 분석하는 데 이르기까지 설계 디버깅의 모든 단계를 더욱 빠르게 처리할 수 있습니다.

발견

시스템 문제를 디버그하려면 우선 어떤 문제인지를 파악해야 합니다. 모든 설계 엔지니어들이 이 문제점을 찾는 데 시간을 소비합니다. 적절한 디버그 도구가 없다면 이는 시간 소모적인 힘겨운 작업이 됩니다.

MSO/DPO2000B 시리즈는 업계에서 가장 완성도 높은 신호 시각화 기능을 통해 장치의 실제 작동을 빠르게 파악하도록 지원합니다. 5,000wfm/s의 빠른 파형 캡처 속도로 글리치(glitch)와 기타 간헐적인 일시적 이상 현상을 신속하게 발견할 수 있어서 장치 오류의 실체를 알아낼 수 있습니다. 디지털 포스퍼 화면에 밝기 그레이딩이 포함되어 있으므로 더 자주 발생하는 신호의 영역을 밝게 표시하여 신호 활동의 기록을 보고 이상 현상이 얼마나 자주 발생하는지 시각적으로 확인할 수 있습니다.
