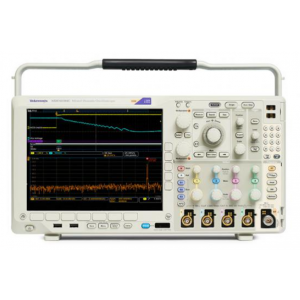

MDO4000 시리즈 오실로스코프

상품가격

전화문의

배송비

주문시 결제

상품 정보

상품 상세설명



 MDO4024CMDO4034CMDO4054CMDO4104C
Analog channels4 4 4 4
Analog channel bandwidth200 MHz350 MHz500 MHz1 GHz
Rise time, typical1.75 ns1 ns700 ps350 ps
Sample rate (1 ch)2.5 GS/s2.5 GS/s2.5 GS/s5 GS/s
Sample rate (2 ch)2.5 GS/s2.5 GS/s2.5 GS/s5 GS/s
Sample rate (4 ch) Without option SA3 or SA6
With option SA3 or SA6
2.5 GS/s
2.5 GS/s
2.5 GS/s
2.5 GS/s
2.5 GS/s
2.5 GS/s
5 GS/s
2.5 GS/s
Record length (1 ch)20 M20 M20 M20 M
Record length (2 ch)20 M20 M20 M20 M
Record length (4 ch)20 M20 M20 M20 M
Digital channels with MDO4MSO option16 16 16 16
Arbitrary Function Generator outputs with MDO4AFG option1 1 1 1
Spectrum analyzer channels with option SA3 or SA61 1 1 1
Spectrum analyzer frequency range
With Option SA3
With Option SA6		9 kHz - 3 GHz
9 kHz - 6 GHz		9 kHz - 3 GHz
9 kHz - 6 GHz		9 kHz - 3 GHz
9 kHz - 6 GHz		9 kHz - 3 GHz
9 kHz - 6 GHz

핵심 성능 사양

1. 오실로스코프
 - 4 개의 아날로그 채널
 - 1GHz, 500MHz, 350MHz 및 200MHz 대역폭 모델
 - 대역폭 업그레이드 가능 (최대 1GHz)
 - 최대 5GS / s 샘플링 속도
 - 모든 채널에서 20M 레코드 길이
 - > 340,000 wfm / s 최대 파형 캡처 속도
 - 3.9pF 용량 성 부하 및 1GHz 또는 500MHz 아날로그 대역폭의 표준 수동 전압 프로브

2. 스펙트럼 분석기 (옵션)
 - 9 kHz-3 GHz 또는 9 KHz-6 GHz의 주파수 범위
 - 1GHz 이상의 초 광폭 캡처 대역폭
 - 아날로그 및 디지털 획득 기능을 갖춘 스펙트럼 분석기의 시간 동기화 캡처
 - 주파수 대 시간, 진폭 대 시간 및 위상 대 시간 파형

3. 임의 / 함수 발생기 (선택 사항)
 - 사전 정의 된 13 가지 파형 유형
 - 50MHz 파형 생성
 - 128k 임의 생성기 레코드 길이
 - 250 MS / s 임의 발생기 샘플링 속도

4. 로직 애널라이저 (옵션)
 - 16 개의 디지털 채널
 - 모든 채널에서 20M 레코드 길이
 - 60.6ps 타이밍 해상도

5. 프로토콜 분석기 (옵션)
 - I2C, SPI, RS-232 / 422 / 485 / UART, USB 2.0, 이더넷, CAN, CAN FD, LIN, FlexRay, MIL-STD-1553, ARINC-429 및 오디오  - 표준을위한 직렬 버스 지원

6. 디지털 전압계 / 주파수 카운터 (제품 등록시 무료)
 - 4 자리 AC RMS, DC 및 AC + DC RMS 전압 측정

5 자리 주파수 측정
 - 일반적인 응용 분야
 - 임베디드 디자인

오늘날 가장 일반적인 직렬 버스 및 무선 기술을 포함한 혼합 신호 임베디드 시스템에서 시스템 레벨 디버그를 수행하여 문제를 신속하게 발견하고 해결하십시오.

전력 설계
저렴한 솔루션에서 가장 광범위한 전력 프로브를 선택하여 자동화 된 전력 품질, 스위칭 손실, 고조파, 리플, 변조 및 안전한 작동 영역 측정을 사용하여 안정적이고 반복 가능한 전압, 전류 및 전력 측정을 수행하십시오.

EMI 문제 해결
원하지 않는 EMI를 유발할 수있는 시간 도메인 신호를 결정하여 임베디드 시스템에서 EMI 소스를 신속하게 추적합니다. 시간 영역 신호가 시스템 EMI 방출에 미치는 영향을 실시간으로 확인하십시오.

무선 문제 해결
Bluetooth, 802.11 WiFi, ZigBee 또는 기타 무선 기술을 사용하는 MDO4000C를 사용하면 시간 동기화 된 전체 시스템 (아날로그, 디지털 및 RF)을 실시간으로보고 실제 동작을 이해할 수 있습니다. 단일 캡처로 초 광대역을 캡처하여 여러 무선 기술 간의 상호 작용을 보거나 802.11 / ad와 같은 최신 표준에서 전체 광대역 주파수 범위를 볼 수 있습니다.

교육
벤치에서 여러 기기를 관리하는 것은 번거로울 수 있습니다. MDO4000C는 6 가지 기기 유형을 단일 기기에 통합하여 여러 기기를 관리 할 필요가 없습니다. 스펙트럼 분석기를 통합하면 고급 무선 기술 교육 과정을 교육하면서 필요한 투자를 최소화 할 수 있습니다. 전체 업그레이드 기능을 통해 요구 사항이나 예산에 따라 시간이 지남에 따라 기능을 추가 할 수 있습니다.

제조 테스트 및 문제 해결
크기와 공간 제약으로 인해 제조 현장에서 혼란을 겪을 수 있습니다. 고유 한 6-in-1 MDO4000C는 여러 계측기를 하나의 작은 패키지에 통합하여 랙 또는 벤치 공간을 최소화합니다. 통합은 제조 테스트 또는 문제 해결 스테이션에서 여러 가지 다른 계측기 유형을 사용하는 것과 관련된 비용을 줄입니다.

1- 오실로스코프
MDO4000C 시리즈의 핵심은 세계적 수준의 오실로스코프로, 이상 현상 발견 및 캡처에서 관심 이벤트에 대한 파형 레코드 검색 및 특성 및 장치 동작 분석에 이르기까지 각 디버그 단계를 가속화하는 포괄적 인 도구를 제공합니다.

FastAcq® 고속 파형 캡처를 사용한 디지털 인광체 기술
디자인 문제를 디버깅하려면 먼저 문제가 존재하는지 알아야합니다. 모든 설계 엔지니어는 올바른 디버그 도구가 없으면 시간이 많이 걸리고 실망스러운 작업에서 설계 문제를 찾는 데 시간을 보냅니다.

FastAcq을 사용한 디지털 형광체 기술은 장치의 실제 작동에 대한 빠른 통찰력을 제공합니다. 340,000 wfms / s 이상의 빠른 파형 캡처 속도는 런트 펄스, 글리치, 타이밍 문제 등 디지털 시스템에서 흔히 발생하는 드문 문제를 빠르게 확인할 수있는 가능성을 제공합니다.

드물게 발생하는 이벤트의 가시성을 더욱 향상시키기 위해 강도 등급을 사용하여 정상적인 신호 특성에 비해 드문 과도 현상이 얼마나 자주 발생하는지 나타냅니다. FastAcq 획득 모드에는 4 가지 파형 팔레트가 있습니다.

온도 팔레트는 색상 그레이딩을 사용하여 자주 발생하는 이벤트를 나타내는 빨간색 / 노란색과 같은 핫 컬러와 드물게 발생하는 이벤트를 나타내는 파란색 / 녹색과 같은 차가운 색상으로 발생 빈도를 나타냅니다.
스펙트럼 팔레트는 색상 그레이딩을 사용하여 자주 발생하는 이벤트를 나타내는 파란색과 같은 차가운 색상과 거의 발생하지 않는 이벤트를 나타내는 빨간색과 같은 뜨거운 색상으로 발생 빈도를 나타냅니다.
일반 팔레트는 자주 발생하는 이벤트가 밝은 경우 발생 빈도를 나타 내기 위해 기본 채널 색상 (채널 1의 경우 노란색과 같은)과 회색조를 사용합니다.
